Kubernetes中资源配额管理

本文的演练环境为基于 Virtualbox 搭建的 Kubernetes 集群,具体搭建步骤可以参考 kubeadm安装kubernetes V1.11.1 集群 。想要了解更多 Kubernetes 相关知识,可以阅读 Kubernetes 系列学习文章

设置资源请求数量

创建Pod的时候,可以为每个容器指定资源消耗的限制。Pod的资源请求限制则是Pod中所有容器请求资源的总和。

1
2
3
4
5
6
7
8
9
10
11
12
13
apiVersion: v1
kind: Pod
metadata:
name: requests-pod
spec:
containers:
  - image: busybox
command: ["dd", "if=/dev/zero", "of=/dev/null"]
name: main
resources:
  requests:
    cpu: 200m
    memory: 10Mi

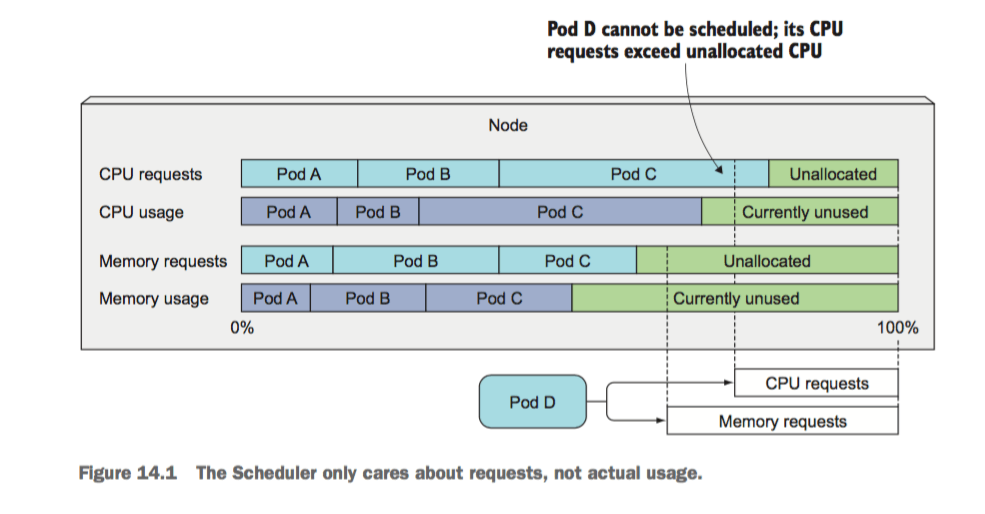

如果不指定CPU请求资源,表示不关心容器会分到多少CPU资源,有可能会一直分不到而处于等待状态。指定资源请求表示Pod对资源的最小需求,因此在调度的时候会如果Node剩余的资源不能满足Pod的需求,则不会调度到对应的Node上。Scheduler调度的时候并不关注在调度时具体的资源使用情况,而是根据现存Pod的资源请求情况来进行调度。这就会有问题,特别是当允许Pod使用超过请求的资源时。下面的图一看就能理解。

调度判断首先将不符合请求的Node排除在外,然后将符合要求的Node进行排序。节点排序根据资源请求数量的不同分为两个策略,LeastRequestPolicyMostRequestPolicy。从字面上我们可以看到,一个是优先分派到资源请求少的节点,一个是优先分派到资源请求多的节点。一般在生产环境,建议使用LeastRequestPolicy,便于将负载平均的分配到各个机器上。在公有云的环境中建议使用MostRequestPolicy,提高资源的利用率,减少成本。
在没有设置资源使用限制的情况下,Pod可能使用超过请求的资源数量。对于CPU资源来说,如果同时有两个Pod请求剩余的资源,在分配剩余资源时,调度器会根据请求数量的比例在不同的Pod间分配资源。例如Pod A请求100m的CPU,Pod B请求20m的CPU,在两个Pod中CPU使用超过请求时,会根据5:1的比例分配。

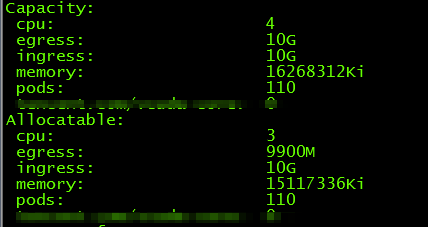

使用kubectl describe nodes命令可以查看Node资源使用的情况。

如果Kubernetes找不到满足资源请求的Node,则Pod创建会停留在Pending状态。

设置资源使用上限

Pod创建的时候,可以设置每个容器使用资源的上限,可以限制的资源包括CPU、内存等。如果不设置上限,则理论上可以使用Node的全部资源。如果要防止Node上的各个容器互相影响,最好为Pod指定上限。
CPU是一种可以压榨的资源,可以用满并且Pod之间不会互相影响。内存则不一样,Pod之间分配的内存不能互相使用。requests的资源数量必须与Node容量一样或者更小,limits资源数量的总和可以超过Node的容量。当节点的资源被全部使用完后,一些容器可能会被杀掉。特别是使用内存超限后,会被Kubernetes进行OOMKilled。如果这个Pod的重启策略是Always,很可能你都没注意到Pod被重启了,但是随着发生次数的增多,每次重启delay的时间就会增加。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
apiVersion: v1
kind: Pod
metadata:
name: limit-pod
spec:
containers:
  - image: busybox
command: ["dd", "if=/dev/zero", "of=/dev/null"]
name: main
resources:
  requests:
    cpu: 200m
    memory: 10Mi
limits:
cpu: 1
memory: 20Mi

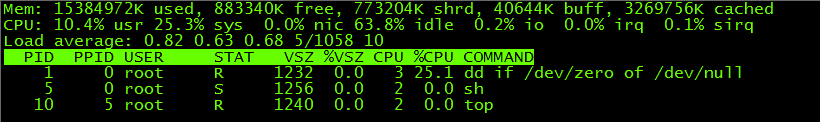

容器中运行top命令你会发现,容器中能看到的CPU、内存总量是Node的总量。这样就会造成一些应用能够探测到的容量和Limits的限制不一样,从而造成使用超出请求的情况。

对于CPU、内存来说,可以利用Metadata获取的三种方式中提到的办法通过API来获取限制的大小,也可以在/sys/fs/cgroup/cpu/cpu.cfs_quota_us/sys/fs/cgroup/cpu/cpu.cfs_period_us来查看。

QoS:Pod Kill的策略

在Pod使用的资源超过Node容量时,Kubernetes为了保障Node的运行,会选择其中的一些Pod并杀掉,那么如何确定杀掉哪个Pod呢,这里就需要引入一个QoS的概念。
QoS是 Quality of Service,有三种Quality of Service 策略,Kubernetes依次选择三种策略的Pod进行Kill。如果两个的QoS一样,则选择资源利用率高的Kill。

  • BestEffort 应用到没有资源限制的Pod上,可以使用尽可能多的资源,也可能第一个被杀死
  • Burstable limits超过requests的Pod类型
  • Guaranteed 适用于请求和上限一致的Pod(limits默认与requests相同),这种Pod不能使用超额的资源,但是会保证存活

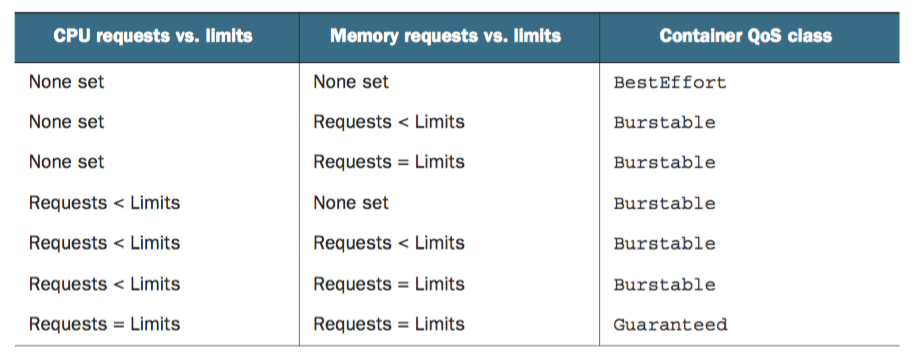

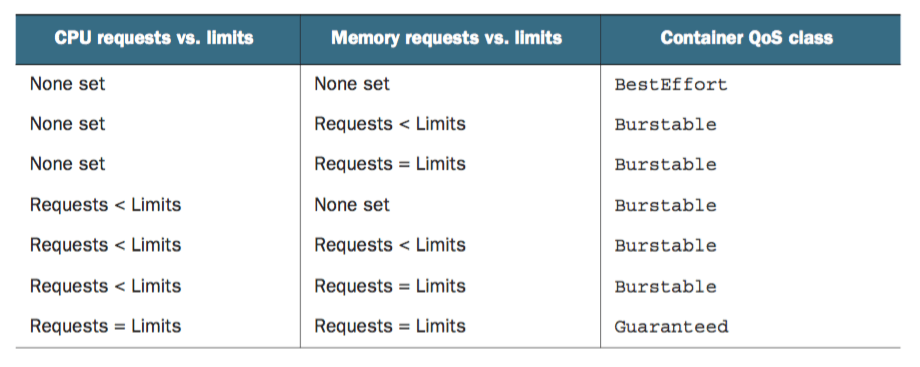

    对于单容器的Pod,遵循以下原则 对于多个容器的Pod,如果两个容器的策略不一致,就使用Burstable策略,一致则使用容器的策略。

设置Pod/Container的默认请求和限制 LimitRange

通过创建LimitRange对象,在一个命名空间内,可以为所有创建的Pod设置一个磨人的requests和limits的限制。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
apiVersion: v1
kind: LimitRange
metadata:
name: limitrange-demo
spec:
limits:
- type: Pod
min:
cpu: 50m
meomery: 5Mi
max:
cpu: 1
meomery: 1Gi
- type: Container
defaultRequest:
cpu: 100m
memory: 10Mi
default:
cpu: 200m
memory: 100Mi
min:
cpu: 50m
memory: 5Mi
max:
cpu: 1
memory: 1Gi
maxLimitRequestRatio:
cpu: 4
memory: 10
- type: PersistentVolumeClaim
min:
storage: 1Gi
max:
storage: 10Gi

创建一个不符合LimitRange要求的Pod,则会出现以下报错。

设置集群的资源Quota

除了设置每个Pod的默认上限外,还可以通过ResourceQuota设置集群的可用资源上限。ResourceQuota可以设置一个集群可用的最大计算资源的数量,也可以设置用户可以创建的各种对象的数量。

1
2
3
4
5
6
7
8
9
10
apiVersion: v1
kind: ResourceQuota
metadata:
name: cpu-and-mem
spec:
hard:
requests.cpu: 400m
requests.memory: 200Mi
limits.cpu: 600m
limits.memory: 500Mi

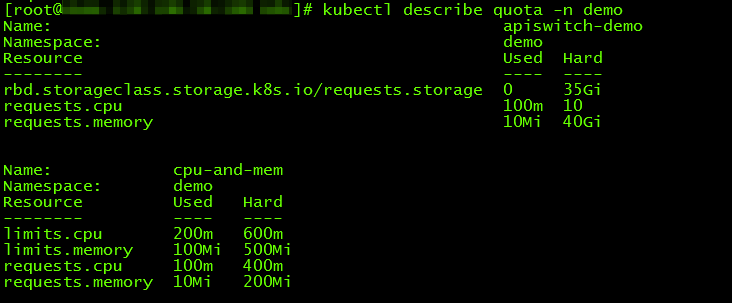

查看当前的资源限制

还可以限制存储及各种对象的数量,具体参考下面的yaml。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
apiVersion: v1
kind: ResourceQuota
metadata:
name: storage-object
spec:
hard:
pods: 10
replicationcontrollers: 5
secrets: 10
configmaps: 10
persistentvolumeclaims: 4
services: 5
services.loadbalancers: 1
services.nodeports: 2
ssd.storageclass.storage.k8s.io/persistentvolumeclaims: 2

设置的Quota默认在命名空间内生效,也可以根据QoS来设定不同的生效范围。

1
2
3
4
5
6
7
8
9
10
apiVersion: v1
kind: ResourceQuota
metadata:
name: quota-qos
spec:
scopes:
- BestEffort
- NotTerminating
hard:
pods: 4

一共有四种策略:BestEffort、NotBestEffort、Terminating、NotTerminating。前两个根据QoS来选择Pod,后两个根据Pod是否设置了activeDeadlineSeconds属性来选择。看下图就能够明白了。

监控

Kubernetes本身包含了cAdvisor来监控容器和节点的运行情况,如果想要从整体上看资源的使用情况需要安装Heapster组件。但是这两个

1
2
3
kubectl top node
kubectl top pod
kubectl top pod --container

使用这两个命令可以查看短时间内的Pod、Node资源使用的情况,也可以查看每个容器资源使用的情况。如果想要将性能数据保存下来,需要安装heapster\influxdb\grafana。具体不在这篇文章中讲解了。
参考资料:

  1. cAdvisor
  2. InfluxDB
  3. Grafana
  4. influxdb yaml
